Construcția casei aduce multe provocări în viața ta. Desenele arhitecturale sau planurile de instalații te ajută să ai o privire de ansamblu a produsului final. O privire de ansamblu asupra produsului final te ajută să iei decizii bune în situații neprevăzute. Asta înseamnă evitarea unor costuri neașteptate care îți depășesc bugetul inițial al casei.

Experiența noastră arată că, unul din elementele esențiale este planificarea acestor pași de execuție. Desenele în detaliu te vor ajuta să iei deciziile potrivite. Nu este suficient să ai doar un proiect arhitectural ci si un proiect de instalații termice, un proiect de instalații electrice sau un proiect de montaj al structurii din CLT (lemn lamelar încleiat). Lista poate continua. În acest articol o să ne oprim la un termen des intâlnit în construcția caselor din CLT. Shop drawings. Vom încerca să prezentăm termenul pe întelesul tuturor.

După cum vă imaginați, “shop drawings” reprezintă tot niște desene. Ele furnizează detalii pentru fiecare componentă ca parte integrantă din întreg sistemul. Cum o structură de CLT se compune din mai multe elemente, de aici vine nevoia de a avea detalii de îmbinare precise înainte de a se începe prelucrarea materialului din CLT.

A nu se confunda “shop drawings” cu “construction drawings”. “Construction drawings” se referă la proiectarea care include toate specificațiile și desenele arhitecturale care sunt considerate necesare pentru construcția propriu-zisă. Ambele: „construction drawings” si „shop drawings” sunt realizate înainte de începerea construcției. O explicație pe întelesul tuturor ar fi: “shop drawings” îți spun cum să faci în timp ce „construction drawings” îți spun ce să faci.

“Shop drawings” includ detalii structurale, detalii de fabricare și instalare. În general, aceste desene sunt întocmite/aprobate de proiectant în cazul construcției unei case. Practic, procesul de fabricare al componentelor nu începe până când aceste desene nu sunt validate de proiectant.

Așadar, procesul de producție pornește de la transferul în format digital al desenelor furnizate de client sau de tehnician și sunt optimizate corespunzător de către proiectanții fabricii pentru a realiza, într-un mod complet automat, elementele casei pregătite pentru asamblare. Centrul de tăiere cu control numeric (CNC) este capabil să efectueze operațiuni de prelucrare milimetrică și complexă pe panourile CLT, importând date direct din software-ul de proiectare structurală specifică.

Orice tip de tăiere sau reglare este evitată în șantier cu ajutorul acestei mașini care permite tăieturi, îmbinări și diverse cuplaje. CNC oferă și posibilitatea efectuării tuturor acelor operațiuni care permit asamblarea ulterioară a elementelor portante ale acoperișului. De asemenea, software-ul te ajută să previzualizezi componentele în format tridimensional chiar în momentul producției. Astfel, se obțin timpi scurți de execuție a construcției clădirii.

În procesul de fabricare al casei, optimizarea este un aspect important. Ea se realizează prin medierea între diferiți factori și nevoi: procesul de producție, reducerea pierderilor de materiale, reducerea costurilor de prelucrare CNC, eficientizarea asamblării.

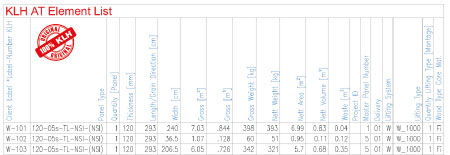

Un exemplu de optimizare: în imaginea de mai jos, se găsește un tabel complet cu elementele ce urmeaza a fi asamblate (componentele). Sper exemplu, să luăm prima linie din tabel, W-101. Aici se găsesc informații despre tipul panoului (perete sau planșeu), dimensiuni, grosime, greutate, volum sau transport. Da! Se știe de la început în ce camion va fi livrată componenta respectivă.

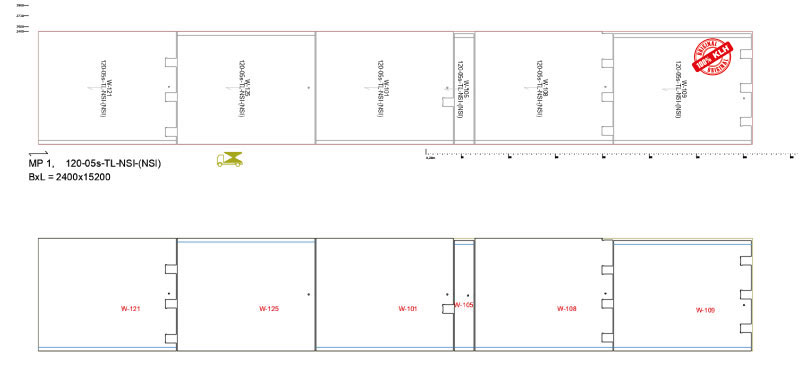

Această componentă W-101 provine dintr-un panou master din CLT. Este vorba de o singură piesă din care se vor tăia elementele componente. Aceste panouri pot avea o lungime maximă de 16,5m, lățimi de 2,45 / 2,5 / 2,73 / 2,95m și grosimi maxime de 0,5m. De asemenea, lungimea minimă este de 8,25m și crește cu mărimi de 0,5cm până la dimensiunea maximă.

La finalul procesului de tăiere, rezultă componenta W-101.

Câteva precizări cu privire la optimizare:

Reducerea deșeurilor: pentru a produce mai puține deșeuri este adesea necesar să se facă panouri de dimensiuni mici. Cu toate acestea, acest lucru duce la creșterea costurilor CNC, la creșterea costurilor de asamblare și a conexiunilor metalice.

Costuri CNC reduse: piese mari înseamnă adesea reducerea costurilor de asamblare în șantiere și a costurilor de tăiere în fabrica, dar, de asemenea, este posibil să rezulte deșeuri mai mari.

În general, optimizarea asamblării se obține cu utilizarea unor elemente mari, dar și cu producția și încărcarea în camion a elementelor în secvența corectă.

Shop drawings te ajută să optimizezi costuri, să oferi un produs de calitate, mai puține bătăi de cap constructorilor de case din CLT, îți oferă perspectivă asupra elementelor de îmbinare și asamblare si mai ales, te protejează pe tine de costuri suplimentare și întârzieri. Shop drawings reprezintă un element esențial în procesul de construcție al casei din CLT.
